Zasada działania pomp ciepła Comfortline Inverter BPNR

Comfortline Inverter są pompami powietrznymi, a ściślej mówiąc pompami typu powietrze/woda i wykorzystują jako dolne źródło (z którego ciepło jest pozyskiwane) powietrze atmosferyczne.

Pompy te są pompami typu „monoblok”, czyli kompaktowymi, które w jednej obudowie zawierają wszystkie elementy składowe. Dzięki temu instalacja pomp jest bardzo prosta, a dodatkowe koszty inwestycyjne to zakup rur, kształtek i zaworów z PVC mm i podłączenie urządzenia do instalacji filtracyjnej basenu.

Niskie opory przepływu w skraplaczu, czyli tytanowym wymienniku ciepła, w którym woda basenowa jest ogrzewana, umożliwiają wykorzystanie istniejącej pompy filtracyjnej basenu.

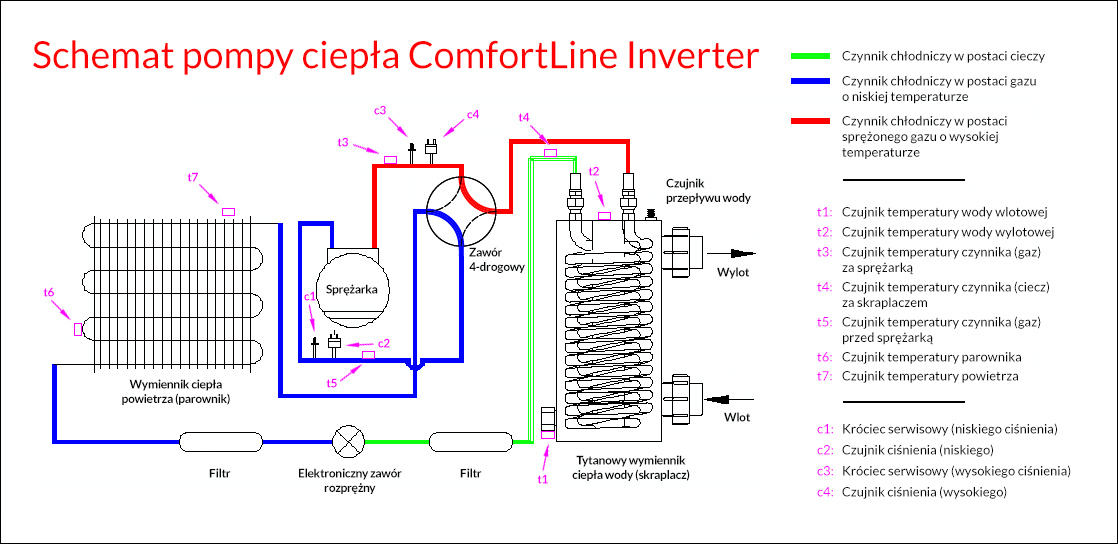

W obudowie każdej pompy ciepła zamontowane są podstawowe elementy jak sprężarka, tytanowy wymiennik ciepła wody basenowej (skraplacz), wymiennik ciepła powietrza (parownik) z wentylatorem , zawór 4-drogowy, elektroniczny zawór rozprężny (dławiący), filtry czynnika chłodniczego oraz elektroniczny układ sterujący z czujnikami ciśnienia, temperatury i przepływu wody.

Zastosowanie elektronicznego zaworu rozprężnego wraz z jego odpowiednim sterowaniem umożliwia bardzo precyzyjny przepływ czynnika chłodniczego w zależności od zmian temperatury otoczenia. Zakres regulacji jest około 10 razy większy w stosunku do pomp wyposażonych w mechaniczny zawór rozprężny lub kapilarę. Zapewnia to wzrost współczynnika COP o ponad 20% w porównaniu z pompami typu On/Off.

Czynnik chłodniczy w postaci cieczy pod wysokim ciśnieniem przepływa ze skraplacza przez filtr, a następnie elektroniczny zawór rozprężny, gdzie wskutek dużego dławienia następuje znaczne zmniejszenie jego ciśnienia, a zarazem i temperatury. Schłodzony czynnik chłodniczy stopniowo odparowuje i podawany jest dalej do parownika, gdzie zostaje ogrzany przez przepływające powietrze i przechodzi ostatecznie w stan gazowy. Następnie gazowy czynnik chłodniczy poprzez zawór 4-drogowy zasysany jest przez sprężarkę. Po sprężeniu czynnik chłodniczy w postaci gazu ma wysoką temperaturę oraz ciśnienie i ponownie poprzez zawór 4-drogowy kierowany jest do skraplacza, gdzie oddaje ciepło przepływającej wodzie basenowej, ulega skropleniu i zamienia się w ciecz, która kierowana jest z powrotem do zaworu rozprężnego.

W parowniku czynnik chłodniczy w postaci gazu ma początkowo ujemną temperaturę, a przy niskiej temperaturze powietrza i dużej wilgotności może dojść do oblodzenia parownika, podobnie jak w lodówce. W takim przypadku elektroniczny układ sterujący przesteruje zawór 4-drogowy zmieniając kierunek przepływu czynnika chłodniczego i kierując go w postaci gorącego gazu bezpośrednio ze sprężarki do parownika (zamiast skraplacza), co sprawia, że rozmrażanie trwa bardzo krótko i straty energii są niewielkie.

Obsługa urządzenia sprowadza się do włączenia pompy i wybrania za pomocą przycisków żądanej temperatury wody w basenie. Za pomocą przycisku Mode można wybrać standardowy tryb pracy Smart lub tryb cichy Silence. Zaleca się wybranie trybu cichego na początku sezonu kąpielowego, kiedy temperatura wody nie osiągnęła jeszcze wartości zadanej. Comfortline Inverter pracuje wtedy ze średnią wydajnością równą około 50% maksymalnej osiągając wyższy współczynnik COP i generując mniejszy hałas.

W przypadku wystąpienia usterek praca pompy ciepła zostanie zatrzymana, a na wyświetlaczu pojawi się kod usterki, który umożliwia serwisowi szybkie dokonanie naprawy.

Cechy pomp ciepła Comfortline Inverter BPNR

Certyfikacja przez TUV Rheinland
Pompy Comfortline Inverter posiadaja certyfikaty wydane po badaniach wykonanych przez niemiecką instytucję certyfikacyjną TUV Rheinland oraz w pełni odpowiadają przepisom UE podanymi w normie EN14511.

• Niskie koszty eksploatacji przy założeniu A26^oC/W26^oC/H80%

• Średni współczynnik efektywności pomp Comfortline Inverter wynosi około COP = 9,5 przy 50% wydajności i COP = 10,8 przy 20% wydajności.

  Klasyczne pompy ciepła typu On/Off osiągają w tych warunkach współczynnik efektywności na poziomie COP = 5,0 - czyli prawie o 80% mniejszy.

  Typ pompy	BPNR07	BPNR09	BPNR13	BPNR17	BPNR21
  Wydajność pompy	Współczynnik COP
  20%	10,3	10,6	11,6	11,2	11,8
  Średnia 50%	9,3	9,6	10,1	9,7	10,2
  100%	6,6	6,8	7,0	7,1	6,5

• Po rozpoczęciu sezonu pompa pracuje przez około 5 dni ze 100% wydajnością, aby osiągnąć zadaną temperaturę wody 26⁰C w basenie. Następnie przez 175 dni pompa pracuje ze średnią wydajnością 50% oraz ze średnim współczynnikiem COP = 9,5 zapewniając utrzymanie zadanej temperatury wody w basenie. Osiągany współczynnik COP = 9,5 jest prawie o 80% większy od COP klasycznych pomp ciepła typu On/Off.

  Normalnie temperatura wody w basenie spada średnio o 0,5^oC – 1,0^oC w ciągu doby. Pracując przy 50% wydajności pompa jest w stanie podgrzać wodę o około 1,5^oC - 2,2^oC w ciągu 15 godzin pracy pod warunkiem właściwego doboru pompy do wielkości basenu.

• Średni współczynnik COP = 9,5 w czasie sezonu kąpielowego 180 dni przy założeniu A26^oC/W26^oC/H80%



  Dla pompy On/Off współczynnik pozostaje stały na poziomie COP = 5,0 w całym okresie 180 dni, natomiast dla pompy Comfortline Inverter po 5 dniach grzania wody (początek sezonu) współczynnik osiąga średnią wartość COP = 9,5

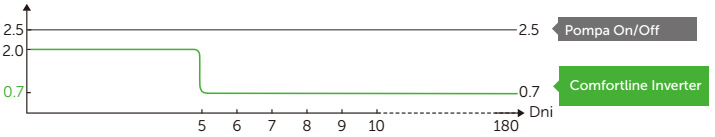

• Średni dzienny pobór mocy w czasie sezonu kąpielowego 180 dni dla pompy o mocy grzewczej 12,5 kW przy założeniu A26⁰C/W26⁰C/H80%



  Przez pierwsze 5 dni po rozpoczęciu sezonu kąpielowego pompa Comfortline Inverter pracuje ze 100% wydajnością podgrzewając wodę do zadanej temperatury, a przez pozostałe 175 dni pracuje ze średnią wydajnością 50% pokrywając jedynie straty ciepła z mocą pobieraną o 35% niższą niż moc nominalna. Natomiast pompa typu On/Off pracuje stale z mocą nominalną.

• Niski poziom głośności (ciśnienia akustycznego)
  W pompach Comfortline Inverter zastosowano ciche sprężarki GMCC oraz wentylatory ze stopniowaną prędkością obrotową. Praca urządzenia przy utrzymywaniu zadanej temperatury wody przy wydajności 50% jest około 7 razy bardziej cicha niż klasycznych pomp ciepła typu On/Off.

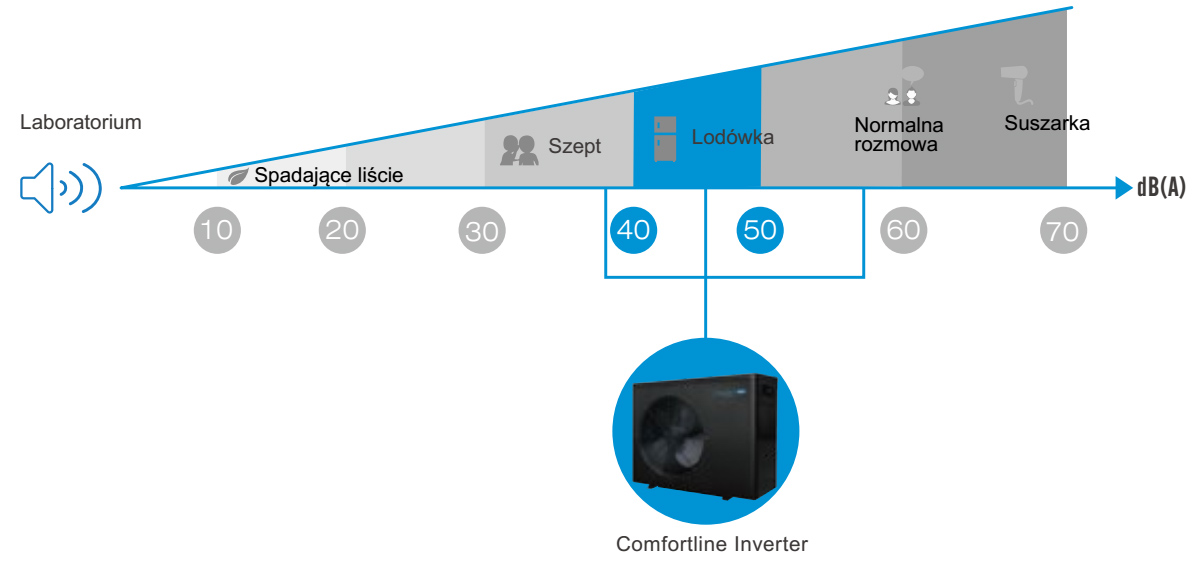

  Na poniższym rysunku podano poziomy głośności generowane przez różne źródła.

• Sprężarka inwerterowa GMCC
  W pompach Comfortline Inverter zastosowane zostały sprężarki obrotowe stopniowe firmy GMCC z kilkoma ustalonymi obrotami. Zastosowanie tych sprężarek zapewnia wysoką sprawność i cichą pracę. Ze względu na brak częstych rozruchów i stałą codzienną pracę z niskimi obrotami sprężarki te odznaczają się dużą żywotnością.
• Inwerterowy silnik elektryczny wentylatora
  Do napędu wentylatorów pomp zastosowane zostały silniki inwerterowe stopniowe z kilkoma ustalonymi obrotami. Zapewnia to mniejszy pobór mocy oraz generuje znacznie mniejszy hałas.
• Tytanowy wymiennik ciepła spawany srebrem i pokryty PVC

  Wymiennik ciepła wykonany jest z tytanowych spiralnych rurek i spawany lutem z dodatkiem srebra, a następnie pokryty PVC co zapewnia dłuższą o 50% żywotność, a także wyższą o 50% wydajność w stosunku do innych wymienników ciepła.


• Skuteczne odszranianie
  Skuteczne odszranianie zapewnia użycie gorącego gazu chłodniczego z wykorzystaniem zaworu 4-drogowego japońskiej firmy Saginomiya.

Dobór pomp ciepła Comfortline Inverter BPNR do basenu

Dobór odpowiedniej pompy ciepła Comfortline Inverter BPNR dokonywany jest na podstawie objętości basenu, zgodnie ze wskazówkami z tabeli „Dane techniczne”.

Na przykład do basenu o objętości 43 m³ według tabeli „Dane techniczne” odpowiednie pompy to BPNR13 oraz BPNR17.

Producent zaleca jednak, aby zawsze dobierać większy model pompy (w powyższym przykładzie będzie to BPNR17). Dzięki temu pompa będzie pracowała dłużej przy niższych obrotach (wydajności) przynosząc następujące korzyści:

• znacznie wyższy współczynnik COP, zapewniając tym samym co najmniej o połowę niższe koszty ogrzewania basenu w porównaniu z pompami typu On/Off.
• szybsze ogrzewanie wody,
• dłuższy czas cichej pracy,
• dłuższa żywotność pompy dzięki mniej intensywnej eksploatacji.

Numery katalogowe pomp ciepła Comfortline Inverter BPNR

• BPNR07 – pompa ciepła Comfortline Inverter 230 V o mocy grzewczej 7,0 kW
• BPNR09 – pompa ciepła Comfortline Inverter 230 V o mocy grzewczej 9,0 kW
• BPNR13 – pompa ciepła Comfortline Inverter 230 V o mocy grzewczej 12,5 kW
• BPNR17 – pompa ciepła Comfortline Inverter 230 V o mocy grzewczej 16,0 kW
• BPNR21 – pompa ciepła Comfortline Inverter 230 V o mocy grzewczej 20,0 kW

Moc grzewczą podano przy A26^oC/W26^oC/H80%.

Zasada działania pomp ciepła Inverter-Plus IPHCR

Inverter-Plus są pompami powietrznymi, a ściślej mówiąc pompami typu powietrze/woda i wykorzystują jako dolne źródło (z którego ciepło jest pozyskiwane) powietrze atmosferyczne.

Pompy te są pompami typu „monoblok”, czyli kompaktowymi, które w jednej obudowie zawierają wszystkie elementy składowe. Dzięki temu instalacja pomp jest bardzo prosta, a dodatkowe koszty inwestycyjne to zakup rur, kształtek, zaworów z PVC i podłączenie urządzenia do instalacji filtracyjnej basenu.

Niskie opory przepływu w skraplaczu, czyli tytanowym wymienniku ciepła, w którym woda basenowa jest ogrzewana, umożliwiają wykorzystanie istniejącej pompy filtracyjnej basenu.

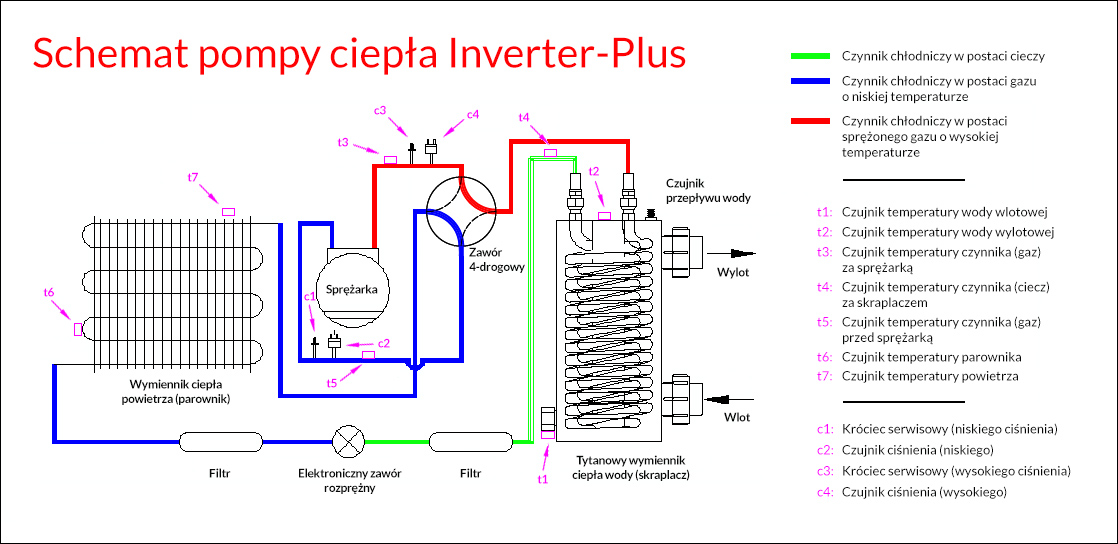

W obudowie każdej pompy ciepła zamontowane są podstawowe elementy jak sprężarka, tytanowy wymiennik ciepła wody basenowej (skraplacz), wymiennik ciepła powietrza (parownik) z wentylatorem, zawór 4-drogowy, elektroniczny zawór rozprężny (dławiący), filtry czynnika chłodniczego oraz elektroniczny układ sterujący z czujnikami ciśnienia, temperatury i przepływu wody.

Zastosowanie elektronicznego zaworu rozprężnego wraz z jego odpowiednim sterowaniem umożliwia bardzo precyzyjny przepływ czynnika chłodniczego w zależności od zmian temperatury otoczenia. Zakres regulacji jest około 10 razy większy w stosunku do pomp wyposażonych w mechaniczny zawór rozprężny lub kapilarę. Zapewnia to wzrost współczynnika COP o ponad 20% w porównaniu z pompami typu On/Off.

Czynnik chłodniczy w postaci cieczy pod wysokim ciśnieniem przepływa ze skraplacza przez filtr, a następnie elektroniczny zawór rozprężny, gdzie wskutek dużego dławienia następuje znaczne zmniejszenie jego ciśnienia, a zarazem i temperatury. Schłodzony czynnik chłodniczy stopniowo odparowuje i podawany jest dalej do parownika, gdzie zostaje ogrzany przez przepływające powietrze i przechodzi ostatecznie w stan gazowy.

Następnie gazowy czynnik chłodniczy poprzez zawór 4-drogowy zasysany jest przez sprężarkę. Po sprężeniu czynnik chłodniczy w postaci gazu ma wysoką temperaturę oraz ciśnienie i ponownie poprzez zawór 4-drogowy kierowany jest do skraplacza, gdzie oddaje ciepło przepływającej wodzie basenowej, ulega skropleniu i zamienia się w ciecz, która kierowana jest z powrotem do zaworu rozprężnego.

W parowniku czynnik chłodniczy w postaci gazu ma początkowo ujemną temperaturę, a przy niskiej temperaturze powietrza i dużej wilgotności może dojść do oblodzenia parownika, podobnie jak w lodówce. W takim przypadku elektroniczny układ sterujący przesteruje zawór 4-drogowy zmieniając kierunek przepływu czynnika chłodniczego i kierując go w postaci gorącego gazu bezpośrednio ze sprężarki do parownika (zamiast skraplacza), co sprawia, że rozmrażanie trwa bardzo krótko i straty energii są niewielkie.

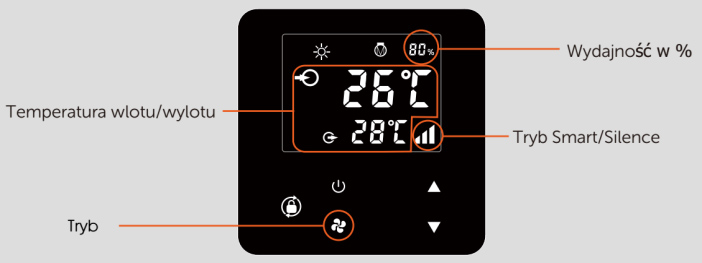

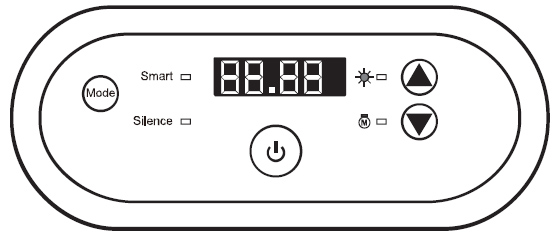

Obsługa urządzenia sprowadza się do włączenia pompy i wybrania za pomocą przycisków żądanej temperatury wody w basenie. Za pomocą przycisku Tryb można wybrać standardowy tryb pracy Smart lub tryb cichy Silence. Zaleca się wybranie trybu cichego na początku sezonu kąpielowego, kiedy temperatura wody nie osiągnęła jeszcze wartości zadanej.

Inverter-Plus pracuje wtedy ze średnią wydajnością równą około 50% maksymalnej osiągając wyższy współczynnik COP i generując mniejszy hałas.

W przypadku wystąpienia usterek praca pompy ciepła zostanie zatrzymana, a na wyświetlaczu pojawi się kod usterki, który umożliwia serwisowi szybkie dokonanie naprawy.

Cechy pomp ciepła Inverter-Plus IPHCR

• Certyfikacja przez TUV Rheinland
  Pompy Inverter-Plus posiadaja certyfikaty wydane po badaniach wykonanych przez niemiecką instytucję certyfikacyjną TUV Rheinland oraz w pełni odpowiadają przepisom UE podanymi w normie EN14511.

• Niskie koszty eksploatacji
  Średni współczynnik efektywności pomp Inverter-Plus wynosi COP = 11,5 (50% wydajność) i COP = 16 (20% wydajność) przy założeniu A26^oC/W26^oC/H80%. Klasyczne pompy ciepła typu On/Off osiągają w tych warunkach współczynnik efektywności na poziomie COP = 5,0 - czyli ponad 2 razy mniejszy.

• Zasada połowy kosztów eksploatacji przy długości sezonu kąpielowego 180 dni

  Po rozpoczęciu sezonu pompa pracuje przez około 5 dni ze 100% wydajnością, aby osiągnąć zadaną temperaturę wody 26⁰C w basenie. Następnie przez 175 dni pompa pracuje ze średnią wydajnością 50% oraz ze średnim współczynnikiem COP = 11,5 zapewniając utrzymanie zadanej temperatury wody w basenie.

  Osiągany współczynnik COP = 11,5 jest ponad 2 razy większy od COP klasycznych pomp ciepła typu On/Off.

  Normalnie temperatura wody w basenie spada średnio o 0,5^oC – 1,0^oC w ciągu doby. Pracując przy 50% wydajności pompa jest w stanie podgrzać wodę o około 1,5^oC – 2,2^oC w ciągu 15 godzin pracy pod warunkiem właściwego doboru pompy do wielkości basenu.

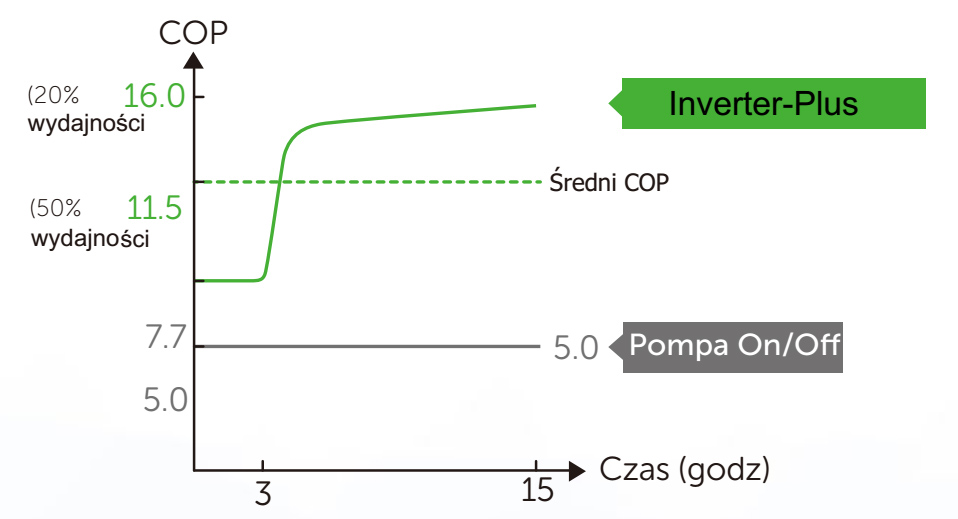

  Na poniższym wykresie podano wartość COP w ciągu 15 godzin dziennej pracy pompy ciepła w celu podtrzymania zadanej temperatury wody przy założeniu A26^oC/W26^oC/H80%.

  Przez około 3 pierwsze godziny po porannym włączeniu pompa Inverter-Plus pracuje ze 100% wydajnością w celu podgrzania wody do zadanej temperatury, a następnie przez około 12 godzin ze zmniejszoną znacznie wydajnością. Uśredniony współczynnik efektywności wynosi COP = 11,5 przy średniej wydajności w ciągu dnia 50%.

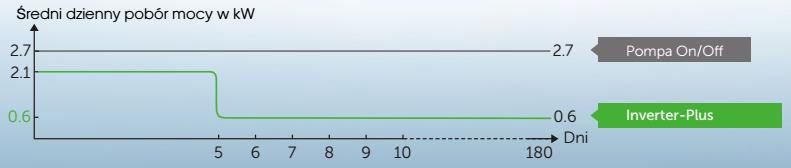

• Średni dzienny pobór mocy w czasie sezonu kąpielowego 180 dni dla pompy o mocy grzewczej 13,5 kW przy założeniu A26^oC/W26^oC/H80%



  Przez pierwsze 5 dni po rozpoczęciu sezonu kąpielowego pompa Inverter-Plus pracuje ze 100% wydajnością podgrzewając wodę do zadanej temperatury, a przez pozostałe 175 dni pracuje ze średnią wydajnością 50% pokrywając jedynie straty ciepła z mocą pobieraną niższą o 30% niż moc nominalna. Natomiast pompa typu On/Off pracuje stale z mocą nominalną.

• Średni współczynnik COP = 11,5 w czasie sezonu kąpielowego 180 dni przy założeniu A26^oC/W26^oC/H80%

  Model pompy	IPHCR15	IPHCR20	IPHCR26	IPHCR33	IPHCR45	IPHCR55	IPHCR70T	IPHCR100T
  Wydajność pompy	Współczynnik COP
  20%	14,7	14,8	15,0	15,4	15,8	15,3	15,3	15,6
  Średnia 50%	10,5	10,9	11,0	11,0	11,1	10,7	11,2	10,9
  100%	6,0	7,4	7,4	7,3	6,2	6,0	6,5	5,8

  Na poniższym wykresie pokazano porównanie współczynników COP pompy Inverter-Plus z pompą typu On/Off w czasie sezonu kąpielowego 180 dni.



  Dla pompy On/Off współczynnik pozostaje stały na poziomie COP = 5,0 w całym okresie 180 dni, natomiast dla pompy Inverter-Plus po 5 dniach grzania wody (początek sezonu) współczynnik osiąga średnią wartość COP = 11,5.

• Średni współczynnik COP = 7,0 w czasie sezonu kąpielowego 180 dni przy założeniu A15^oC/W26^oC/H70%

  Typ pompy	IPHCR15	IPHCR20	IPHCR26	IPHCR33	IPHCR45	IPHCR55	IPHCR70T	IPHCR100T
  Wydajność pompy	Współczynnik COP
  20%	7,3	7,4	7,7	7,7	7,8	7,7	8,1	8,0
  Średnia 50%	6,3	6,6	6,8	6,8	6,4	6,3	6,8	7,0
  100%	4,5	5,0	4,8	4,8	4,5	4,4	4,8	4,7

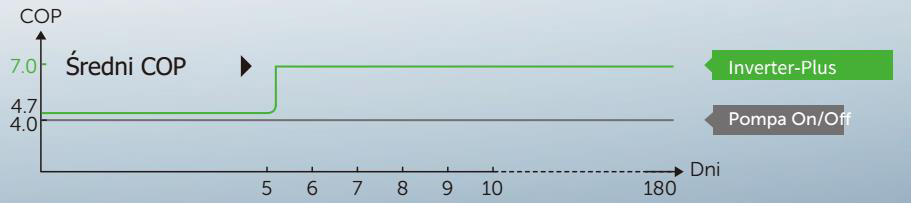

  Na poniższym wykresie pokazano porównanie współczynników COP pompy Inverter-Plus z pompą typu On/Off w czasie sezonu kąpielowego 180 dni.



  Dla pompy On/Off współczynnik pozostaje stały na poziomie COP = 4,0 w całym okresie 180 dni, natomiast dla pompy Inverter-Plus po 5 dniach grzania wody (początek sezonu) współczynnik osiąga średnią wartość COP = 7,0.

• Niski poziom głośności (ciśnienia akustycznego)

  W pompach Inverter-Plus zastosowano ciche sprężarki Mitsubishi oraz inwerterowe wentylatory. Praca urządzenia przy utrzymywaniu zadanej temperatury wody przy wydajności 50% jest około 10-krotnie cichsza od pracy klasycznych pomp ciepła typu On/Off.

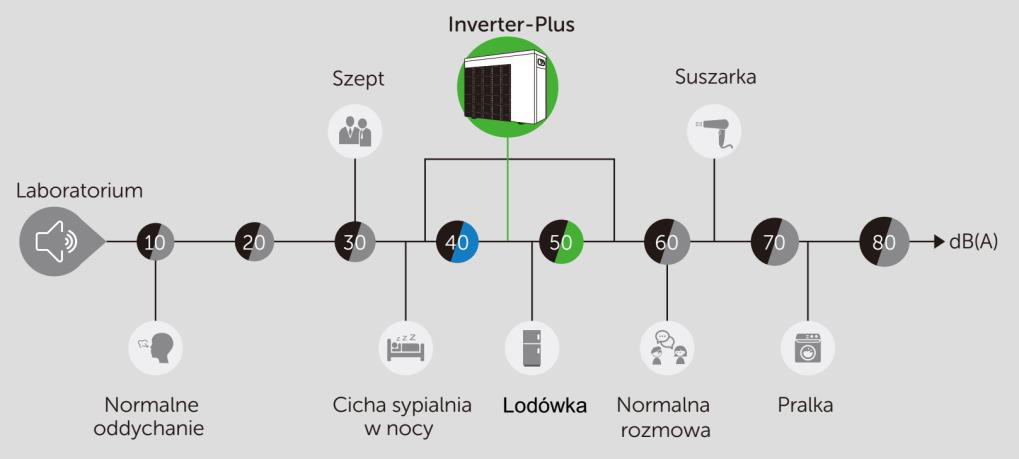

  Na poniższym rysunku podano poziomy głośności generowane przez różne źródła.



  W poniższej tabeli podano poziom głośności dla poszczególnych pomp ciepła w zależności od osiąganej wydajności:

  Typ pompy	IPHCR15	IPHCR20	IPHCR26	IPHCR33	IPHCR45	IPHCR55	IPHCR70T	IPHCR100T
  Wydajność pompy	Poziom głośności w odległości 1 m dB(A)
  20%	37,8	38,8	38,6	42,1	43,1	40,9	43,5	42,6
  Średnia 50%	40,1	41,4	43,3	45,7	46,5	46,4	48,4	45,8
  100%	47,2	48,2	49,9	50,7	53,8	54,2	54,9	54,7

• Miękki rozruch

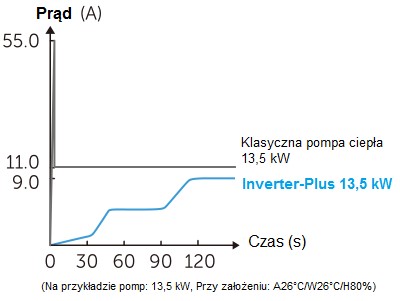

  Po włączeniu pompy Inverter-Plus prąd rozruchu zmienia się powoli od 0A do prądu znamionowego w ciągu 2 minut. Nie ma to żadnego ujemnego wpływu na domowy system elektryczny.

  Natomiast prąd rozruchu klasycznej pompy ciepła On/Off jest około 5 razy większy od prądu znamionowego, co może stanowić szkodliwe obciążenie domowej instalacji elektrycznej.



• Sprężarka inwerterowa Mitsubishi

  W pompach Inverter-Plus zastosowane zostały znane ze swojej wysokiej jakości sprężarki obrotowe z bliźniaczymi wirnikami na prąd stały firmy Mitsubishi. Zastosowanie tych sprężarek zapewnia wysoką sprawność i cichą pracę. Ze względu na brak częstych rozruchów i stałą codzienną pracę z niskimi obrotami sprężarki te odznaczają się wyjątkowo długą żywotnością. Producent udziela 10-letniej gwarancji na sprężarkę i 3-letniej na pozostałe elementy pompy.

• Inwerterowy silnik elektryczny wentylatora

  W pompach Inverter-Plus zastosowane zostały bezszczotkowe silniki inwerterowe prądu stałego. Zapewnia to mniejszy pobór mocy oraz generuje znacznie mniejszy hałas.

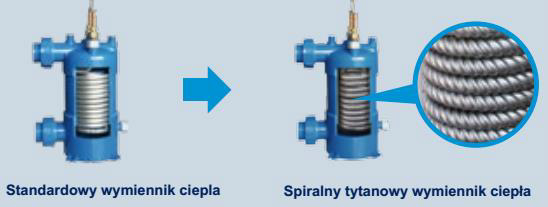

• Tytanowy wymiennik ciepła spawany srebrem i pokryty PVC


  Wymiennik ciepła wykonany jest z tytanowych spiralnych rurek i spawany lutem z dodatkiem srebra, a następnie pokryty PVC co zapewnia dłuższą o 50% żywotność, a także wyższą o 50% wydajność w stosunku do innych wymienników ciepła.



• Obudowa wykonana z aluminium

  Obudowa pomp ciepła Inverter-Plus wykonana została ze stopu aluminium zapewniając dzięki temu długą żywotność i odporność na korozję.

• Możliwość pracy przy temperaturze powietrza do – 7^oC

  Pompy ciepła Inverter-Plus zostały zaprojektowane do pracy przy temperaturze powietrza osiągającej -7^oC. W znaczący sposób wydłuża to okres korzystania z komfortowej temperatury wody w basenie przy niskich temperaturach powietrza.

• Skuteczne odmrażanie

  Skuteczne odmrażanie zapewnia użycie gorącego gazu chłodniczego z wykorzystaniem zaworu 4-drogowego japońskiej firmy Saginomiya.

• Wi-Fi – pompy Inverter-Plus posiadają w standardzie wbudowany moduł WiFi umożliwiający zdalne zarządzanie z dowolnego miejsca w dowolnym czasie przez aplikację FAIRLAND.

Dobór pomp ciepła Inverter-Plus IPHCR do basenu

Dobór odpowiedniej pompy ciepła Inverter-Plus IPHCR dokonywany jest na podstawie objętości basenu, zgodnie ze wskazówkami z tabeli „Dane techniczne”.

Na przykład do basenu o objętości 43 m³ według tabeli „Dane techniczne” odpowiednie pompy to IPHCR33 oraz IPHCR45.

Producent zaleca jednak, aby zawsze dobierać większy model pompy (w powyższym przykładzie będzie to IPHCR45). Dzięki temu pompa będzie pracowała dłużej przy niższych obrotach (wydajności) przynosząc następujące korzyści:

• znacznie wyższy współczynnik COP, zapewniając tym samym co najmniej o połowę niższe koszty ogrzewania basenu w porównaniu z pompami typu On/Off.
• szybsze ogrzewanie wody,
• 10-krotnie niższy poziom hałasu,
• dłuższa żywotność pompy dzięki mniej intensywnej eksploatacji.

Numery katalogowe pomp ciepła Inverter-Plus IPHCR

• IPHCR15 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 6,5 kW
• IPHCR20 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 8,5 kW
• IPHCR26 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 10,5 kW
• IPHCR33 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 13,0 kW
• IPHCR45 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 17,5 kW
• IPHCR55 – pompa ciepła Inverter-Plus 230 V o mocy grzewczej 20,5 KW
• IPHCR70T – pompa ciepła Inverter-Plus 400 V o mocy grzewczej 27,3 kW
• IPHCR100T – pompa ciepła Inverter-Plus 400 V o mocy grzewczej 35,8 KW

Moc grzewczą podano przy A26^oC/W26^oC/H80%.

Zasada działania pomp ciepła INVER X

INVER X są pompami powietrznymi, a ściślej mówiąc pompami typu powietrze/woda i wykorzystują jako dolne źródło (z którego ciepło jest pozyskiwane) powietrze atmosferyczne.

Pompy te są pompami typu „monoblok”, czyli kompaktowymi, które w jednej obudowie zawierają wszystkie elementy składowe. Dzięki temu instalacja pomp jest bardzo prosta, a dodatkowe koszty inwestycyjne to zakup rur, kształtek, zaworów z PVC i podłączenie urządzenia do instalacji filtracyjnej basenu.

Niskie opory przepływu w skraplaczu, czyli tytanowym wymienniku ciepła, w którym woda basenowa jest ogrzewana, umożliwiają wykorzystanie istniejącej pompy filtracyjnej basenu.

W obudowie każdej pompy ciepła zamontowane są podstawowe elementy jak sprężarka, tytanowy wymiennik ciepła wody basenowej (skraplacz), wymiennik ciepła powietrza (parownik) z wentylatorem, zawór 4-drogowy, elektroniczny zawór rozprężny (dławiący), filtry czynnika chłodniczego oraz elektroniczny układ sterujący z czujnikami ciśnienia, temperatury i przepływu wody.

Zastosowanie elektronicznego zaworu rozprężnego wraz z jego odpowiednim sterowaniem umożliwia bardzo precyzyjny przepływ czynnika chłodniczego w zależności od zmian temperatury otoczenia. Zakres regulacji jest około 10 razy większy w stosunku do pomp wyposażonych w mechaniczny zawór rozprężny lub kapilarę. Zapewnia to wzrost współczynnika COP o ponad 20% w porównaniu z klasycznymi pompami typu On/Off.

Czynnik chłodniczy w postaci cieczy pod wysokim ciśnieniem przepływa ze skraplacza przez filtr, a następnie elektroniczny zawór rozprężny, gdzie wskutek dużego dławienia następuje znaczne zmniejszenie jego ciśnienia, a zarazem i temperatury. Schłodzony czynnik chłodniczy stopniowo odparowuje i podawany jest dalej do parownika, gdzie zostaje ogrzany przez przepływające powietrze i przechodzi ostatecznie w stan gazowy.

Następnie gazowy czynnik chłodniczy poprzez zawór 4-drogowy zasysany jest przez sprężarkę. Po sprężeniu czynnik chłodniczy w postaci gazu ma wysoką temperaturę oraz ciśnienie i ponownie poprzez zawór 4-drogowy kierowany jest do skraplacza, gdzie oddaje ciepło przepływającej wodzie basenowej, ulega skropleniu i zamienia się w ciecz, która kierowana jest z powrotem do zaworu rozprężnego.

W parowniku czynnik chłodniczy w postaci gazu ma początkowo ujemną temperaturę, a przy niskiej temperaturze powietrza i dużej wilgotności może dojść do oblodzenia parownika, podobnie jak w lodówce. W takim przypadku elektroniczny układ sterujący przesteruje zawór 4-drogowy zmieniając kierunek przepływu czynnika chłodniczego i kierując go w postaci gorącego gazu bezpośrednio ze sprężarki do parownika (zamiast skraplacza), co sprawia, że rozmrażanie trwa bardzo krótko i straty energii są niewielkie.

Cechy pomp ciepła INVER X

• Certyfikacja przez TUV Rheinland
  Pompy INVER X posiadają certyfikaty wydane po badaniach wykonanych przez niemiecką instytucję certyfikacyjną TUV Rheinland oraz w pełni odpowiadają przepisom UE podanymi w normie EN14511.
• Zwiększona o 20% wydajność.

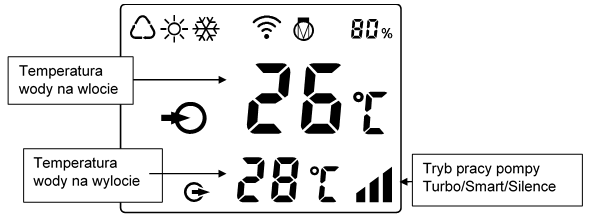

  INVER X TurboSilence, stworzone w oparciu o innowacyjną technologię Full-Inverter, oferują zwiększoną o 20% wydajność (TurboSilence) i jednocześnie cichą pracę urządzenia (TurboSilence). Funkcja TURBO zapewnia 120% wydajności i pozwala na szybkie ogrzanie wody w basenie. Mimo zwiększonej o 20% wydajności, współczynnik COP pomp INVER X pozostaje w dalszym ciągu wyższy niż w przypadku klasycznych pomp On/Off.
• Niskie koszty eksploatacji
  Średni współczynnik efektywności pomp INVER X wynosi COP = 11,5 (50% wydajność) i COP = 16 (20% wydajność) przy założeniu A26^oC/W26^oC/H80%. Klasyczne pompy ciepła typu On/Off osiągają w tych warunkach współczynnik efektywności na poziomie COP = 5,0 - czyli ponad 2 razy mniejszy. INVER X są przeznaczone do pracy głównie ze średnimi wydajnościami rzędu 30%, co przy doborze odpowiedniego modelu pompy w zupełności wystarczy do utrzymania zadanej temperatury wody przez cały sezon kąpielowy i ogranicza koszty eksploatacji do 1/3.
• Niski poziom głośności (ciśnienia akustycznego)
  W pompach INVER X zastosowano ciche sprężarki Mitsubishi oraz inwerterowe wentylatory. Praca urządzenia przy utrzymywaniu zadanej temperatury wody przy wydajności 30% jest średnio 15-krotnie cichsza od pracy klasycznych pomp ciepła.

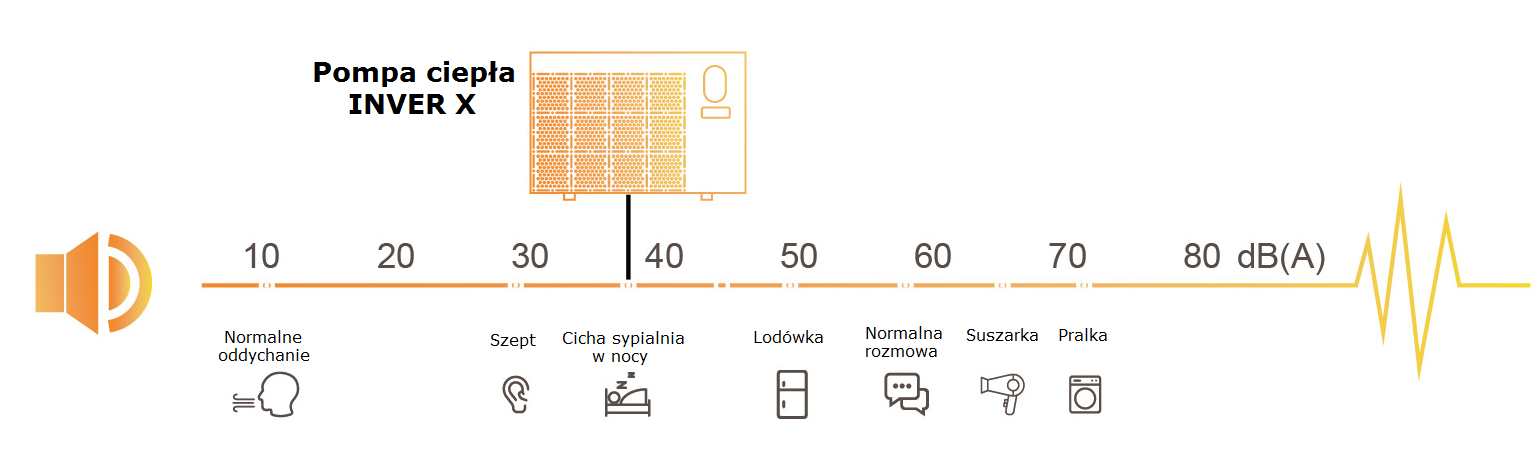

  Powyższy rysunek pokazuje poziomy głośności generowane przez różne źródła.

  Aby dodatkowo ograniczyć hałas i zminimalizować wibracje, pompę ciepła należy posadowić na fundamencie przy użyciu wibroizolatorów zawartych w zestawie.
• Miękki rozruch
  Po włączeniu pompy INVER X, prąd rozruchu zmienia się powoli od 0 A do prądu znamionowego w ciągu 2 minut. Nie ma to żadnego ujemnego wpływu na domowy system elektryczny. Natomiast prąd rozruchu klasycznej pompy ciepła On/Off jest około 5 razy większy od prądu znamionowego, co może stanowić szkodliwe obciążenie domowej instalacji elektrycznej.
• Sprężarka inwerterowa Mitsubishi
  W pompach INVER X zastosowane zostały znane ze swojej wysokiej jakości sprężarki obrotowe z bliźniaczymi wirnikami na prąd stały firmy Mitsubishi. Zapewnia to wysoką sprawność i cichą pracę. Ze względu na brak częstych rozruchów i stałą codzienną pracę z niskimi obrotami, sprężarki te wyróżniają się wyjątkowo długą żywotnością.
• Inwerterowy silnik elektryczny wentylatora
  W pompach INVER X zastosowane zostały bezszczotkowe silniki inwerterowe prądu stałego. Zapewnia to mniejszy pobór mocy oraz generuje znacznie mniejszy hałas.
• Tytanowy wymiennik ciepła spawany lutem z dodatkiem srebra i pokryty PVC
  Wymiennik ciepła wykonany jest z tytanowych spiralnych rurek i spawany lutem z dodatkiem srebra, a następnie pokryty PVC co zapewnia dłuższą o 50% żywotność, a także wyższą o 50% wydajność w stosunku do innych wymienników ciepła.


• Obudowa wykonana z aluminium
  Obudowa pomp ciepła INVER X wykonana została ze stopu aluminium zapewniając dzięki temu długą żywotność i odporność na korozję.
• Możliwość pracy przy temperaturze powietrza do  -15^°C
  Zastosowanie pompy ciepła INVER X zaprojektowanej do pracy przy temperaturze powietrza osiągającej -15^°C pozwala korzystać z basenu i cieszyć się komfortową temperaturą wody nawet przez cały rok.
• Zdalne zarządzanie przez WiFi
  Pompy INVER X mają wbudowany moduł WiFi umożliwiający zdalne zarządzanie pompą z dowolnego miejsca w dowolnym czasie przez aplikację FAIRLAND.

Moc grzewczą podano przy A26^oC/W26^oC/H80%.
